    产品名称:EP5,EP7,EP10,EP13,EP17,EP20型功率磁芯
    编  号:103248-771
    型  号:
    标准价格:元/
    更新时间:2013.11.23
    出品单位:
     点击查看大图片

    产品介绍:

    特点:磁屏蔽效果好,线圈骨架配有多路接头,易于设计多路输出变压器。


    用途:宽带变压器,电感器,开关电源变压器,扼流圈等。

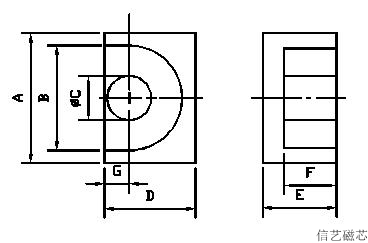

    型号 A(mm) B(mm) C(mm) D(mm) 2E(mm) 2F(mm)
    EP13E 12.5±0.3 10.0±0.3 4.50-0.3 9.00-0.4 13.0-0.3 9.0+0.4-0
    EP13D 12.5±0.3 10.0±0.3 4.50-0.3 9.00-0.4 12.85±0.2 9.4±0.3
    EP13A 12.80-0.6 9.7+0.60 4.50-0.3 8.99+0-0.4 12.85±0.2 9.19±0.3
    EP13 12.5±0.3 10.0±0.3 4.35±0.15 9.00-0.4 12.85±0.2 9.2±0.3
    EP10 11.80-0.6 9.2+0.40 3.450-0.3 7.850-0.4 10.2±0.3 7.4±0.3
    EP7E 12.2±0.2 10.0±0.2 5.6±0.1 12.2±0.2 6.5±0.2 4.0min
    EP7 9.40-0.4 7.2+0.40 3.40-0.2 6.50-0.3 7.4±0.2 5.0+0.40
    EP6A 6.0±0.2 4.25min 1.7±0.1 3.8±0.15 6.0±0.2 4.4±0.2
