    产品名称:EFD15,EFD17,EFD20,EFD25,EFD30,型功率磁芯
    编  号:10278-597
    型  号:
    标准价格:元/
    更新时间:2013.11.23
    出品单位:
     点击查看大图片

    产品介绍:

    特点:热阻小,功率大,重量轻,结构合理。

    小体积,大功率开关电源变压器等贴装器件。

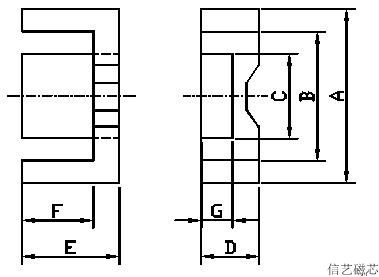

    型号 A B C D E F G
    EFD15/15/5 15.0±0.4 11.0±0.35 5.3±0.15 4.65±0.15 7.5±0.15 5.5±0.25 2.4±0.1
    EFD15/18/7 14.9±0.6 11.1±0.3 5.6±0.2 6.8±0.2 8.75±0.15 6.2±0.2 4.6±0.2
    EFD18/40/5 18.5max 13.1min 6.0±0.15 5.3±0.15 20.1±0.2 17.1±0.2 3.0±0.2
    EFD20/20/7 20.0±0.55 15.4±0.5 8.9±0.2 6.65/+0.2/0.15 10.0±0.25 7.7±0.25 3.6±0.2
    EFD20/23/6 20.0±0.55 15.4±0.5 8.9±0.2 5.6±0.1 11.5±0.15 9.3±0.15 3.6±0.15
    EFD20/23/5 20.0±0.4 15.4±0.5 8.9±0.2 5.4±0.1 11.5±0.15 9.3±0.15 3.6±0.15
    EFD25/25/9 25.0±0.65 18.7±0.6 11.4±0.2 9.1±0.2 12.5±0.25 9.3±0.25 5.2±0.25
    EFD25/26/12 25.05±0.65 18.8min 8.8±0.25 12.45±0.25 12.9±0.2 9.85±0.25 8.3±0.3
    EFD25/31/11 25.0±0.5 19.0min 10.0±0.2 11.0±0.2 15.3±0.25 12.0±0.3 6.5±0.2
    EFD30/30/9 30.0±0.8 22.4±0.75 14.6±0.3 9.1±0.3 15.0±0.25 11.2±0.3 4.9±0.15
    EFD30/30/9A 30.75max 23.1min 14.6±0.25 9.0±0.2 15.5max 11.5±0.2 4.9±0.15
    EFD31/30/9 31.7max 23.8min 14.6±0.30 9.0/+0.3/-0.2 15.2±0.3 11.5±0.2 4.9±0.15
    EFD33/40/10 33.0±0.5 25.5min 13.0±0.2 10.0±0.2 20.0±0.25 15.5±0.25 5.5±0.2
